Sistem za slikanje malih živali in Vivo

Ime izdelka	Multimodalno in vivo slikanje majhnih živali brez nalepk
Serijska različica	Standardna izdaja		Različica z nastavljivo valovno dolžino
Model	Standardna izdaja GAni	Nadgradnja GAni-Plus	GAni-OPO	GAni-OPO Ultimate
Način slikanja	Fotoakustično, optično in ultrazvočno slikanje	Fotoakustično in ultrazvočno slikanje z dvojno valovno dolžino	Fotoakustično in ultrazvočno slikanje	Večvalovno fotoakustično in ultrazvočno slikanje
Smer uporabe	Možgani, organi, tumorji, krvne žile	Možgani, organi, tumorji, koža, krvne žile, pigmenti	Možgani, organi, tumorji, koža, molekularne sonde, krvne žile, pigmenti, materiali NIR-I	Možgani, organi, tumorji, koža, molekularne sonde, krvne žile, pigmenti, lipidi, materiali NIR-I, materiali NIR-II
Razpon valovnih dolžin	532 nm	532 nm in 1064 nm	532nm OPO(770-840nm) 1064nm	532nm OPO(680-1190nm & 1150-2400nm) 1064nm
Razpon slikanja	3x3 mm, 1 min	3x3 mm, 1 min	3x3 mm, 1 min	3x3 mm, 1 min
Čas slikanja	20x20 mm, 20 min	20x20 mm, 20 min	20x20 mm, 20 min	20x20 mm, 20 min
Bočna ločljivost	3μm	3μm	3μm	3μm
Aksialna ločljivost	75μm	75μm	75μm	75μm
Globina merjenja	3 mm	6 mm	6 mm	6 mm





Multimodalni sistem slikanja malih živali in vivo GCell je sistem slikanja malih živali in vivo, ki uporablja različne tehnologije slikanja za celovito slikanje, ki lahko hkrati zazna in analizira fiziologijo, patologijo, učinkovitost in druge informacije malih živali. Ta tehnologija lahko izboljša natančnost in občutljivost slikanja ter zagotovi celovitejšo in poglobljeno podatkovno podporo za biomedicinske raziskave in razvoj zdravil.





GCell in vivo slikovni sistem postaja vse bolj priljubljen zaradi svojih številnih prednosti. Tukaj je nekaj najpomembnejših prednosti tega izdelka:
1. Optično/fotoakustično/ultrazvočno tromodno slikanje
Trimodalni sistem za slikanje malih živali in vivo, ki združuje optično mikroskopijo, fotoakustično slikanje endogenih snovi, ki absorbirajo svetlobo, kot so pigmenti in krvne žile, in ultrazvočno slikanje razlik v akustičnih impedancah.

2. Ločljivost na mikronski ravni, globina slikanja na milimetrski ravni
Mikronsko visokoločljivo slikanje tkivnih struktur znotraj 3 mm je še vedno mogoče izvesti brez potrebe po kontrastnem sredstvu, položaj fokusa pa je mogoče prilagoditi glede na prikaz programske opreme v realnem času.

3. Informacije o tridimenzionalni sliki se analizirajo plast za plastjo
S prekrivanjem 2D tomografskega prikaza podatkov v realnem času je mogoče nadalje pridobiti 3D strukturne slike lokalnega tkiva, 2D in 3D slike pa je mogoče nadalje analizirati z uporabo programske opreme za obdelavo podatkov.

4. Neinvazivno slikanje brez nalepk
Na mesto slikanja se nanese le majhna količina vode (kouplant), da se ujema s signalom, neinvazivno slikanje testnega mesta pa je mogoče doseči brez vbrizgavanja kontrastnega sredstva.

5. Miza za fiksiranje majhnih živali, integrirana z ogrevanjem in anestezijo
Integrirana ogrevalno-anestezijska naprava, posebej zasnovana za boljšo zaščito modelnih živali.

6. Sistemi za slikanje s prilagojenimi viri svetlobe
Glede na različne potrebe strank prilagodite ustrezen sistem za slikanje svetlobnega vira z eno valovno dolžino, več valovno dolžino in nastavljivo valovno dolžino.





Sistem za slikanje GCell in vivo se pogosto uporablja na spodnjem področju
1. Spremljanje procesa rasti tumorja
Preverjeno je bilo spremljanje rasti tumorskih trofičnih žil v ušesih miši, spremljanje rasti tumorskih trofičnih žil ter razmerje med ukrivljenostjo, gostoto in globino tumorskih trofičnih žil ter časom rasti tumorja.



Reference
[1]. F. Yang, et al..J. Biofotonika, e202000022.2020.DOI:10.1002/-jbio.20000022
[2]. Z. Wang, Nanofotonika, 10(12), 3359-3368, 2021.DOI:10.1515/nanoph-2021-0198.



2. Spremljanje procesa zdravljenja tumorjev
Izvedeli smo spremljanje ablacije hranilnih žil med fotodinamičnim (PDT) zdravljenjem tumorjev hrbta pri miših in razkrili razmerje med ukrivljenostjo, gostoto in globino trofičnih žil tumorja ter trajanjem zdravljenja s PDT.

Reference
F. Yang, et al., J. Biofotonika, e202000022.2020, DOI:10.1002/-jbio.20000022.

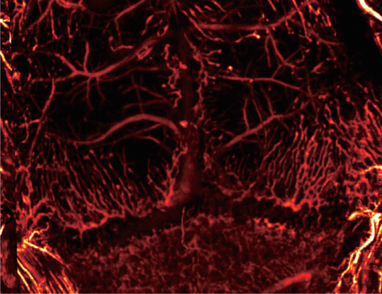

3. Funkcionalno slikanje možganov pri malih živalih
Uresničeno je bilo dinamično spremljanje "ishemije-reperfuzije" vaskularne mreže globoko v mišjih možganih in prikazana široka perspektiva uporabe tega instrumenta v temeljnih raziskavah cerebrovaskularnih bolezni.



Reference
F.Yang. et al.. J. Biofotonika, e202000022.2020.DOI:10.1002/- jbio.20000022



4. Ocenite obseg prekrvavitve lezij
Realizirana je bila ocena stopnje prekrvavitve hrbta miši in popolnega umika miši, s čimer je bilo prebito ozko grlo slikovne tehnologije za oceno stopnje prekrvavitve poškodovanih tkiv in izboljšana možnost hitrega kirurškega posega.

Reference
D.Zhang.et al., Quant Imaging Med Surg, 11(10).4365-4374.2021.DOI:10.21037/qims-21-135}.



5. Slikanje šarenice in beločnice pri živih živalih
Lahko realizira slikanje šarenice in skleralne žilne mreže oči živih malih živali (kot so miši) in velikih živali (kot so zajci).



6. Nanosonde in študije molekularnega slikanja
Fotoakustično slikanje tumorja na posebnih valovnih dolžinah (različica po meri)
Fotoakustično multimodalno slikovno napravo za male živali je mogoče prilagoditi, specifično nanosondo pa je mogoče uporabiti za izboljšanje amplitude fotoakustičnega slikovnega signala območja tumorja za posebne valovne dolžine, da se doseže velika globina in visoko občutljivost, specifična za tumor. fotoakustično slikanje.

Reference
[1]. D.Cui, et al.. nano črke, 21(16).6914-6922.2021, DOI:10.1021/acs. nanolett.1c02078[2]. J.Zheng. et al., J. Am. Chem. Soe,141(49),19226-19230.2019.DOI: 10.1021/jacs.9b10353.



7. Slikanje vzorca markerja tumorja dojke
T.Wong.et_x0001_al.. _x0001_Sci.Adv.,3_x0001_(5). _x0001_e1602168.2017.D01:_x0001_10.1126/sciadv.1602168.
Označeno slikanje jetrnih mikrometastaz v zgodnji fazi neoma
Q.Yu, et_x0001_al., J_x0001_Nucl_x0001_Med. 61(7),10791085,2020.00I:_x0001_10.2967/inumed.119.23315



8. Ambulantno spremljanje strukturnih in funkcionalnih sprememb v zgodnjih fazah abscientne možganske kapi
J.Lv.et_x0001_al.,_x0001_Theranostics,10(2).816-828.2020.DOI:10.7150/thno .38554.
Multimodalna slikovna opazovanja živega očesa pred in po poškodbi šiva
J.Park.B.Park.et_x0001_al.,_x0001_PNAS.118(11)._x{{7 }}e1920879118.2021,_x0001_DO1:10.1073/pnas.1920879118.
Slikanje mrežnice pri živih živalih, žilnice, šarenice, beločnice
C.Tian,{{0}}x0001_et_x0001_drugi,_x0001_0ptici{{6} }x0001_Express,25(14)._x0001_15947-15955,2017.DOI:10.1364/0E.25.015947.
Z.Hosseinace,{{0}}x0001_et_x0001_drugi,_x0001_Optika{{6} }x0001_Pisma,45(22).6254-6257,2020.DOI:10.1364/0L.410171.
Označeno slikanje celic v jetrih
D. Deng. et_x0001_al., Nanophotonics, 2021, DOI:/10.1515/nanoph-2021-0281.



9. Kvantitativna ocena porazdelitve pigmenta
Fotoakustični multimodalni slikovni sistem lahko kvantitativno oceni pigmentacijo kože in pomaga pri klinični diagnozi

Reference
H.Ma. et al., Appl, Phys, Lett.. 113,083704,2018. DOI:10.1063/1.5041769.



10. Mikrovaskularna kvantitativna ocena
Fotoakustični multimodalni slikovni sistem lahko kvantitativno spremlja učinek svetlega eritema pred in po zdravljenju ter daje najbolj intuitivne povratne informacije o patoloških parametrih

Referenca

H. Ma. et al. Bio. Exp.12(10).6300-6316.2021.DOI:10.1364/B0E.439625.
Dvodimenzionalna ocena Tridimenzionalna kvantifikacija Ocena pred in po zdravljenju





Q1. Kako za nanomateriale pridobiti rezultate fotoakustičnega slikanja z visokim razmerjem med signalom in šumom?
1. Izberite ustrezno valovno dolžino laserja, da se ujema z vrhom absorpcije nanomateriala. To poveča fotoakustični signal;
2. Izberite visokofrekvenčne sonde za izboljšanje sposobnosti zaznavanja šibkih zvočnih signalov, ki jih ustvarjajo nanomateriali;
3. Zagotovite, da so nanomateriali enakomerno porazdeljeni v vzorcu, pri čemer se izogibajte združevanju in grozdenju, da dobite enoten fotoakustični signal.
4. Razmislite o uporabi kontrastnih sredstev za izboljšanje fotoakustičnega podpisa nanomaterialov, kot je označevanje površine nanodelcev s snovmi, ki močno absorbirajo.

Q2. Se bo ločljivost z večanjem globine zmanjšala?
Ko se globina poveča, se lasersko vzbujanje zmanjša, signal pa se zmanjša, zato se ločljivost zmanjša; Vendar pa ima na področju fotoakustične mikroskopije naše fotoakustično multimodalno slikanje najvišjo ločljivost na velikih globinah.

Q3. Ali mora biti fotoakustična mikroskopija laparotomija za slikanje notranjih organov malih živali in ali je potrebna kraniotomija za slikanje možganov?
1. Slikanje porazdelitve finih krvnih žil ali materialov na različnih ravneh jeter, ledvic, želodca, črevesja, maternice, mod itd. zahteva laparotomijo.
2. Za delovanje možganov opazujte porazdelitev finih krvnih žil ali materialov na različnih ravneh možganov brez kraniotomije.
3. Za srce in pljuča je pri slikanju in vivo potrebno premagati zamegljenost slike, ki jo povzročajo fiziološka gibanja, kot sta bitje srca in dihanje; Posledično se v pogojih ex vivo zmanjšajo artefakti gibanja in kakovost slike je višja.

Q4. Ali je organe mogoče slikati ex vivo?
Na novo odstranjene organe je mogoče neposredno skenirati za slikanje; Če je bil organ predolgo zunaj telesa in je prišlo do prevelike izgube krvi, lahko morfološko strukturo žile slikamo s perfuzijo kontrastnega sredstva, absorpcijska valovna dolžina kontrastnega sredstva pa mora biti v območju valovnih dolžin laser.
